معماری و مکانیزم‌های احراز هویت در VoIP و پروتکل SIP

علی مؤذن صفایی
۲۱ اسفند ۱۴۰۴
به‌روزرسانی‌شده در۲۱ اسفند ۱۴۰۴
5 دقیقه مطالعه

بررسی کامل احراز هویت در Softphone ها و تلفن های IP، سرور Asterisk و بررسی جریان برقراری تماس

مقدمه

پروتکل SIP (Session Initiation Protocol) یکی از مهم‌ترین پروتکل‌ها در سیستم‌های VoIP است که برای برقراری، مدیریت و پایان دادن به جلسات ارتباطی مانند تماس صوتی و تصویری استفاده می‌شود. در سیستم‌های تلفنی مبتنی بر SIP مانند Asterisk، FreeSWITCH و Cisco CUCM، مفاهیمی مانند احراز هویت کاربران، ثبت دستگاه‌ها، مسیریابی تماس و انتقال رسانه نقش کلیدی دارند.

در این مقاله معماری و فرآیندهای اصلی SIP شامل موارد زیر به‌صورت جامع بررسی می‌شوند:

  • تفاوت Login / Auth User / Display Name
  • مکانیزم SIP Digest Authentication
  • نحوه پیاده‌سازی احراز هویت در Asterisk (chan_sip و PJSIP)
  • اجزای اصلی معماری SIP شامل Proxy، Registrar و B2BUA
  • تفاوت REGISTER و SIP Trunk
  • تحلیل کامل جریان یک تماس SIP در سطح Packet

  1. پارامترهای User، Auth ID و Display Name در Softphone

بسیاری از Softphoneها هنگام تنظیم حساب SIP سه فیلد مختلف ارائه می‌دهند که هرکدام کاربرد متفاوتی دارند.

User (Username / Extension)

این مقدار هویت SIP کاربر در تماس است و در هدرهای SIP استفاده می‌شود.

مثال:

From: "Ali" sip:1001@pbx.local

در اینجا:

User = 1001

این مقدار معمولاً همان شماره داخلی (Extension) است.

Auth ID (Authentication Username)

این مقدار برای احراز هویت SIP Digest استفاده می‌شود.

در پیام Authorization قرار می‌گیرد:

Authorization: Digest username="auth1001"

بنابراین ممکن است:

User = 1001

Auth ID = auth1001

استفاده از Auth ID متفاوت باعث افزایش امنیت می‌شود زیرا دانستن شماره داخلی برای ورود کافی نیست.

Display Name

این پارامتر فقط نام نمایشی در تماس است و در احراز هویت نقشی ندارد.

مثال:

From: "Ali Rezaei" <sip:1001@pbx.local>

در اینجا:

Display Name = Ali Rezaei

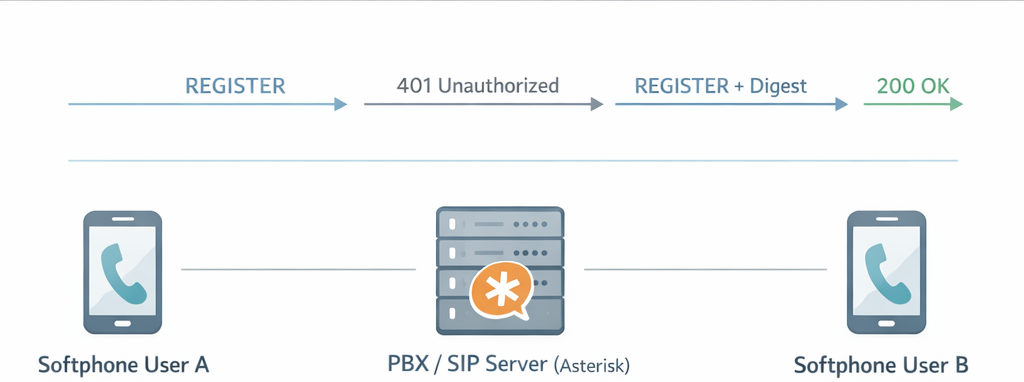

  1. مکانیزم SIP Digest Authentication

احراز هویت در SIP معمولاً با Digest Authentication انجام می‌شود که بر اساس الگوریتم‌های Hash مانند MD5 کار می‌کند. هدف این روش جلوگیری از ارسال مستقیم رمز عبور در شبکه است.

مرحله 1: ارسال REGISTER بدون احراز هویت

کلاینت ابتدا درخواست REGISTER ارسال می‌کند:

REGISTER sip:pbx.local SIP/2.0

From: <sip:1001@pbx.local>

To: <sip:1001@pbx.local>

Contact: <sip:1001@192.168.1.10>

مرحله 2: پاسخ Challenge از سرور

سرور برای احراز هویت پاسخ می‌دهد:

401 Unauthorized

WWW-Authenticate: Digest realm="pbx.local",

nonce="abc123",

algorithm=MD5

پارامترهای مهم:

  • realm محدوده احراز هویت
  • nonce عدد تصادفی برای جلوگیری از replay attack
  • algorithm الگوریتم هش

مرحله 3: محاسبه Digest در کلاینت

کلاینت چند مقدار Hash محاسبه می‌کند.

HA1

HA1 = MD5(username : realm : password)

HA2

HA2 = MD5(method : uri)

Response

response = MD5(HA1 : nonce : HA2)

مرحله 4: ارسال REGISTER با Authorization

کلاینت درخواست REGISTER جدید ارسال می‌کند:

REGISTER sip:pbx.local SIP/2.0

Authorization: Digest

username="1001",

realm="pbx.local",

nonce="abc123",

uri="sip:pbx.local",

response="8f3a9a..."

مرحله 5: بررسی در سرور

سرور همان محاسبه را انجام داده و مقدار response را مقایسه می‌کند. در صورت تطابق:

200 OK

کاربر ثبت می‌شود.

  1. احراز هویت در REGISTER و INVITE

احراز هویت در SIP فقط در REGISTER انجام نمی‌شود و ممکن است هنگام برقراری تماس نیز تکرار شود.

احراز هویت REGISTER

هدف:

  • ثبت موقعیت دستگاه
  • ذخیره IP کاربر

احراز هویت INVITE

هدف:

  • جلوگیری از Call Fraud
  • کنترل دسترسی تماس
  • جلوگیری از سوءاستفاده از Trunk

در این حالت سرور پاسخ می‌دهد:

407 Proxy Authentication Required

یا

401 Unauthorized
  1. اجزای اصلی معماری SIP

در معماری SIP چند نوع سرور مختلف وجود دارد که هرکدام وظیفه خاصی دارند.

SIP Registrar

Registrar مسئول ثبت کاربران است.

وظایف:

  • دریافت REGISTER
  • ذخیره location کاربران

مثال:

1001 → 192.168.1.10

1002 → 192.168.1.20

SIP Proxy

Proxy وظیفه مسیریابی پیام‌های SIP را برعهده دارد.

وقتی تماس برقرار می‌شود:

1001 → Proxy → 1002

Proxy پیام‌ها را عبور می‌دهد اما تماس را مدیریت کامل نمی‌کند.

B2BUA (Back-to-Back User Agent)

در B2BUA سرور تماس را به دو بخش تقسیم می‌کند.

User A → Server → User B

در واقع دو تماس جدا وجود دارد.

مزایا:

  • ضبط تماس
  • IVR
  • تغییر codec
  • صف تماس
  • مدیریت تماس

نمونه سیستم‌ها:

  • Asterisk
  • FreeSWITCH
  • Cisco CUCM
  1. تفاوت chan_sip و PJSIP در Asterisk

Asterisk دو پیاده‌سازی مختلف برای SIP دارد.

chan_sip (قدیمی)

در chan_sip همه تنظیمات در یک بخش تعریف می‌شوند.

نمونه:

[1001]

type=friend

host=dynamic

username=1001

secret=1234

در این مدل:

username = identity

username = auth

PJSIP (معماری مدرن)

در PJSIP اجزای مختلف از هم جدا شده‌اند.

Endpoint

تعریف رفتار تماس

Auth

تعریف credential

AOR

تعریف محل ثبت دستگاه

نمونه تنظیم:

[1001]

type=endpoint

aors=1001

auth=1001-auth

[1001-auth]

type=auth

auth_type=userpass

username=auth1001

password=secret

[1001]

type=aor

max_contacts=1

این معماری انعطاف بسیار بیشتری ایجاد می‌کند.

  1. چرا در برخی سیستم‌ها REGISTER وجود ندارد (SIP Trunk)

در ارتباط بین Softphone و PBX معمولاً REGISTER لازم است زیرا IP کلاینت متغیر است.

اما در ارتباط بین دو سرور VoIP معمولاً REGISTER وجود ندارد.

مثال:

PBX A ↔ PBX B

اگر IP دو طرف مشخص باشد تماس مستقیم ارسال می‌شود:

INVITE sip:2001@5.6.7.8

انواع SIP Trunk

IP Authentication

احراز هویت بر اساس IP انجام می‌شود.

Allow calls from 5.6.7.8

REGISTER لازم نیست.

REGISTER-based Trunk

در برخی providerها لازم است:

REGISTER sip:provider.com

زیرا provider باید تشخیص دهد تماس متعلق به کدام مشتری است.

  1. جریان کامل یک تماس SIP (Packet Level)

فرض کنید:

User 1001 → User 1002

مرحله 1: ارسال INVITE

INVITE sip:1002@pbx.local

در بدنه پیام SDP وجود دارد که مشخصات رسانه را تعریف می‌کند.

مثال:

m=audio 4000 RTP/AVP 0

یعنی:

Port = 4000

Codec = PCMU

مرحله 2: پاسخ 100 Trying

SIP/2.0 100 Trying

سرور اعلام می‌کند درخواست در حال پردازش است.

مرحله 3: پاسخ 180 Ringing

SIP/2.0 180 Ringing

گوشی مقصد در حال زنگ خوردن است.



مرحله 4: پاسخ 200 OK

وقتی تماس پاسخ داده می‌شود:

SIP/2.0 200 OK

این پیام شامل SDP مقصد است.

مثال:

IP: 192.168.1.20

Port: 5000

Codec: PCMU

مرحله 5: ارسال ACK

Caller باید ACK بفرستد.

ACK sip:1002@pbx.local

با این پیام تماس برقرار می‌شود.

  1. شروع انتقال صدا (RTP)

پس از ACK، انتقال صدا از طریق RTP انجام می‌شود.

مسیر:

192.168.1.10:4000 → 192.168.1.20:5000

192.168.1.20:5000 → 192.168.1.10:4000

هر بسته RTP شامل:

RTP Header

Audio Payload

پارامترهای مهم:

Sequence Number

Timestamp

SSRC

این مقادیر برای ترتیب و همگام‌سازی صدا استفاده می‌شوند.

  1. پایان تماس

وقتی یکی از طرفین تماس را قطع کند:

BYE

پاسخ:

200 OK

سپس جریان RTP متوقف می‌شود.

جمع‌بندی

پروتکل SIP از مجموعه‌ای از مکانیزم‌های دقیق برای مدیریت ارتباطات VoIP استفاده می‌کند. در این معماری:

  • REGISTER برای ثبت موقعیت کاربران استفاده می‌شود.
  • Digest Authentication امنیت احراز هویت را فراهم می‌کند.
  • Proxy، Registrar و B2BUA نقش‌های متفاوتی در شبکه دارند.
  • Softphoneها از پارامترهای User، Auth ID و Display Name برای تفکیک هویت و احراز هویت استفاده می‌کنند.
  • تماس‌ها با پیام‌های INVITE، 100 Trying، 180 Ringing، 200 OK و ACK برقرار می‌شوند.
  • پس از برقراری تماس، صدا از طریق RTP منتقل می‌شود.

درک این مفاهیم برای طراحی، عیب‌یابی و تحلیل شبکه‌های VoIP به‌ویژه هنگام استفاده از ابزارهایی مانند Wireshark بسیار حیاتی است.
